خط انتاج المواسير الملحومة طولياً، التردد العالي
High Frequency Welded Pipe Mill
خط إنتاج المواسير الملحومة بتقنية التردد العالي (HF) يتميز بقدرتها على إنتاج المواسير الملحومة طولياً لنطاق واسع من الأقطار الخارجية من 8 إلى 89 مم وأقصى سمك 4.5 مم.

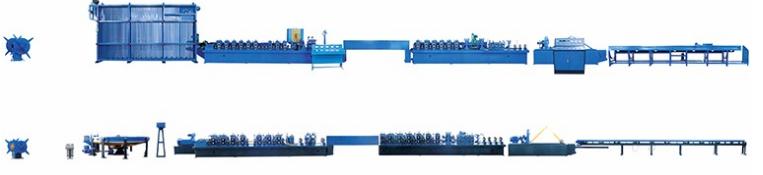

خط انتاج المواسير الملحومة بتقنية التردد العالي (HF) الكامل يتألف من عدة أقسام تشمل قسم الدخول، قسم الدرفة، قسم التقطيع وقسم المنتج النهائي، مراحل التصنيع للمواسير الفولاذية تشمل:
التحريك إلى أعلى ¬ فك البكرة ¬ القص واللحام ¬ المخزن (مجمع) ¬ التشكيل ¬ اللحام الحثي بالترددات العالية (HF) ¬ إزالة الرايش الخارجي ¬ التبريد ¬ تحديد القياس ¬ القص المتحرك السريع ¬ اخراج الأنبوب ¬ الفحص ¬ التعبئة والتغليف ¬ التخزين
الخصائص:
- هذا الخط مناسب لمعالجة الفولاذ الكربوني
- يمكن إنتاج المواسير الدائرية والمربعة بواسطة هذا الخط.
- سرعة الإنتاج تصل إلى 120 متر لكل دقيقة
- سماحية الخطأ في القطر ضمن 0.5/100 للقطر الخارجي للأنبوب.

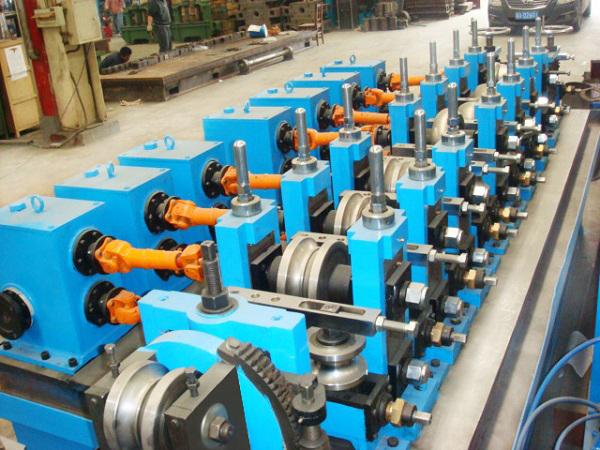

عمليات التشكيل
| المواسير الدائرية | عملية التشكيل على البارد | تصميم الرول الجيد |
| المواسير المربعة والمستطيلة (تيوبات) | عملية التشكيل من الدائري إلى المربع | عملية التشكيل المستقرة |
| عملية التشكيل من الدائري إلى المربع | جودة المواسير، تحقق سمك نفس في المواسير الدائرية |
اختيار الموديل
| الموديل | الأنبوب الدائري (مم) | الأنبوب المربع (مم) | السمك (مم) | سرعة التشغيل (متر لكل دقيقة) |
| ERW20 | Ф8-Ф20 | 6x6-15x15 | 0.3-1.5 | 120 |
| ERW32 | Ф10-Ф32 | 10x10-25x25 | 0.5-2.0 | 120 |
| ERW50 | Ф20-Ф50 | 15x15-40x40 | 0.8-3.0 | 120 |
| ERW76 | Ф32-Ф76 | 25x25-60x60 | 1.2-4.0 | 120 |
| ERW89 | Ф42-Ф89 | 35x35-70x70 | 1.5-4.5 | 110 |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW325 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
ملاحظة: نحن نصمم ونصنع ماكينات صناعة المواسير وفقاً لمتطلباتك.
