خط انتاج مواسير الصلب، مع تقنية تشكيل ZTF
Pipe Mill with ZTF Forming Process
خط انتاج مواسير الصلب بتقنية تشكيل ZTF طور بشكل خاص من قبل شركة Zhongtai Group. صممت للتقليل في الزمن اللازم لإكمال إنتاج المواسير الدائرية، وكذلك التقليل من تكاليفك للتشغيل. خط إنتاج الأنابيب هذا يعتمد تقنية التشكيل ZTF التي لا تتطلب تغيير أي من القوالب في قسم تقنية التشكيل breakdown، حيث تقلل من تكاليف البكرات بنسبة حوالي 60%.
مميزات التشكيل بتقنية ZTF :
- خلال إنتاج المواسير والأنابيب، لا تحتاج لتغيير أي قالب في تقنية التشكيل breakdown، حيث تقلل من تكاليف البكرات بنسبة حوالي 60%.
- يمكن إنتاج المواسير من خلال هذا الخط بمختلف الأقطار من خلال الضبط البسيط.
- التقليل من اليد العاملة.
- مناسبة لتشكيل الشرائط الفولاذية بدرجة X70 و N80
- يقلل من الاحتكاك بين الشرائط الفولاذية والبكرات، زيادة عمر الاستخدام للبكرات.
- سهولة ضبط البكرات.
خط انتاج مواسير الفولاذ الكربوني ERW بتقنية تشكيل ZTF المصنع من قبل شركتنا يمكنها إنتاج المواسير بقطر خارجي من 48 ممإلى 720 مم وأكثر. سمك الجدار يصل إلى 22 مم.
| الموديل | المواسير الدائرية | المواسير المربعة | السمك | سرعة التشغيل |
| mm | mm | mm | m/min | |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW335 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
حالياً، نحن طورنا 4 أجيال من تقنيات التشكيل ZTF
| التقنية | ZTF-1 | ZTF-2 | XZTF-3 | XZTF-4 | |
| طريقة الاضبط | يدوي | يدوي | كهربائ | كهربائ | |
| البكرات في قسم Breakdown | الاستخدام الرئيسي | الاستخدام العادي بالكامل | الاستخدام العادي بالكامل | الاستخدام العادي بالكامل | |
| التركيبة والضبط للبكرات أفقية الدوران | بدون بكرات أفقية | الضبط اليدوي للدروان، القفل والفتح، والرفع بكرة العلوية والسفلية. القفل والفتح لعمود الدوران والاعتاق السريع والضبط اليدوي الكامدات القابلة للضبط | الضبط الكهربائي للدوران، الفتح، القفل والرفع للبكرات العلوية. علاوة على ذلك، الإمالة لبكرات السفلية والفتح والقفل لكراسي البكرة. الضبط الكهربائي للفراغ بين البكرات، بحيث يتحكم فيها عن طريق مسمار التثبيت. | الضبط الكهربائي للدوران، الفتح، القفل والرفع للبكرات العلوية. ضبط الكمبيوتر للإمالة للبكرات السفلية، الفتح والقفل على كراسي البكرة.. | |
| التركيبة والضبط للبكرات الدوران الرأسي | التحكم اليدوي لضبط الفتح والقفل، الرفع والدوران لبكرات التقوس الخاصة. | يدوي أو الكهربائي لضبط الفتح والقفل، الرفع، والدوران لبكرات التقوس الخاصة. | يدوي أو الكهربائي لضبط الفتح والقفل، الرفع، والدوران لبكرات التقوس الخاصة. | التحكم بالكمبيوتر لضبط الفتح والغلق، الفع والدوران لبكرات التقوس الخاصة. | |
| ضبط البكرات الأخرى في قسم التشكيل الخشن | البكرات يتم تبديلها عندما إنتاج أنابيب بأقطار مختلفة | البكرات تفتح وتقفل على محور الدوران للصبط اليدوي للإعتاق بسرعة وكامدات القابلة للضبط، علاوة على الرفع للبكرات العلوية | البكرات تفتح وتقفل علة عمود الدوران أو على كراسي البكرة للضبط اليدوي للفراغ بين البكرات والذي يتحكم فيه عن طريق مسمار التثبيت لرفع البكرات العلوية | البكرات تفتح وتقفل علة عمود الدوران أو على كراسي البكرة. الضبط الكهربائي للفراغ بيم البكرات والتي يتحكم فيها عن طريق مسمار التثبيت. ضبط الكمبيوتر لرفع البكرات العلوية. | |
| جهاز الضبط الدقيق للبكرات الرأسية الجانبية | N/A | N/A | نعم | نعم | |
| ضبط تموضع البكرات | يدوي | يدوي | يدوي | بالكمبيوتر | |
| طلب التحكم الإللكتروني | منخفض | منخفض | عالي | أعلى | |
| دقة ضبط تموضع البكرات | عالي | عالي | أعلى | الأعلى | |
| موقع التشغيل لضبط موضع البكرات | في داخل الحاملة | في داخل الحاملة | في خارج الحاملة | في خارج الحاملة | |
| التشوه لحافة المسدودة للأنبوب | جيد | جيد | أفضل | أفضل | |
| التشكيل بدقة عالية، درجة الفولاذ العالية وأنبوب الجدار السميك | جيد | أفضل | الأفضل | الأفضل | |
| دقة الأنبوب | عالي | عالي | أعلى | أعلى | |
| كثافة اليد العاملة | عالي | عالي | منخفض | منخفض جداً | |
| وقت استبدال البكرات | طويل | قصير | قصير | أقصر | |
| الضبط المباشر | عادي | عادي | جيد | جيد |
ملاحظة: نحن نصمم ونصنع ماكينات صناعة المواسير وفقاً لمتطلباتك.
المشاريع

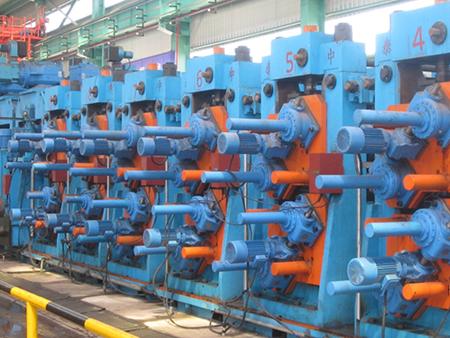

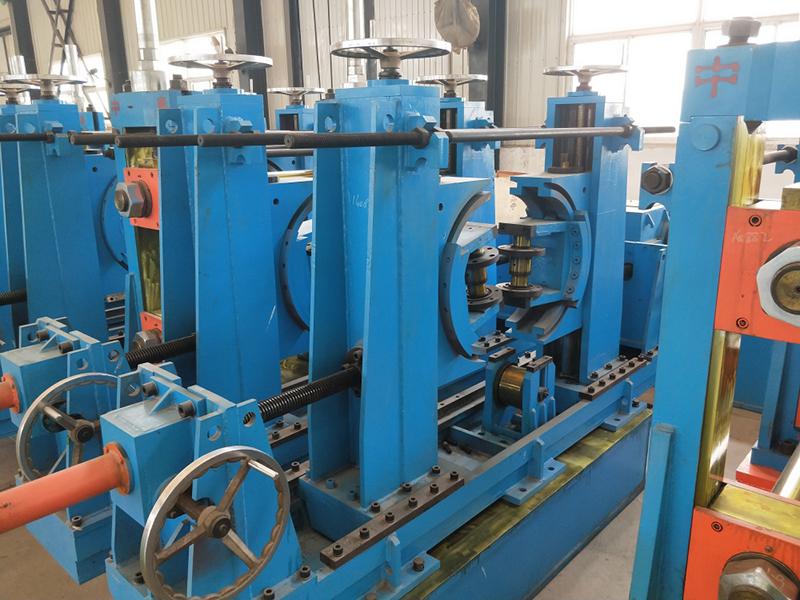

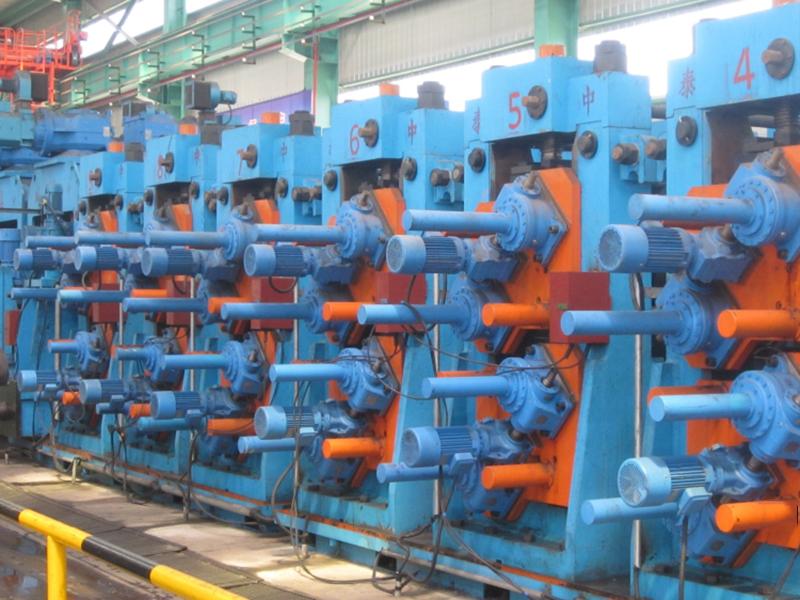

خط انتاج المواسير الملحومة طولياً ERW مع تقنية تشكيل ZTF
الموقع: الصين
التاريخ: سنة 2005
الوصف: خط إنتاج المواسير هذا يتميز بالتحكم اليدوي في الفتح، القفل، الرفع، والتدوير لدرافيل التقويس الخاصة.
